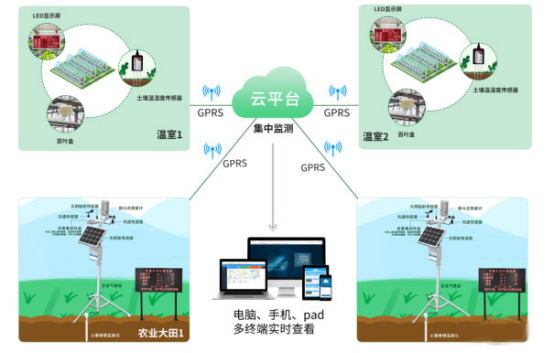

● 农业物联网环境监测示意图
农业物联网环境监测解决方案集成园区内温室大棚和农业大田的监测数据，通过云平台在电脑、手机、Pad等多终端实时查看数据。
针对温室大棚的特点，提供温室大棚智能解决方案，该方案由LED观光屏（内含智能监控主机）、多要素百叶盒、土壤水分/温度/电导率传感器、环境监测云平台组成，可以实时监测温室大棚内的空气温湿度、土壤温湿度、土壤电导率、二氧化碳浓度、光照强度，并实时上传至云平台。
同时，系统还可以通过电脑、手机、Pad等信息终端向管理者推送实时监测信息、报警信息，实现温室大棚信息化、智能化远程管理，充分发挥物联网技术在农业生产中的作用，保证温室大棚内的环境适宜作物生长，实现精细化的管理，为作物的高产、优质、高效、生态、安全创造条件，帮助客户提高效率、降低成本、增加收益并且减少人力劳动。
方案示意图
农业大田智能监测系统主要由农业气象站、农田环境监测平台及LED显示大屏组成，农业气象站包含土壤墒情监测仪、多要素百叶盒、太阳辐射传感器、翻斗式雨量计、风速风向传感器组成，可以实时监测农田内的的空气温湿度、土壤温湿度、土壤电导率、二氧化碳浓度、大气压力强度、光照强度、风速风向等参数，并通过GPRS实时上传至农业环境监测平台，然后通过通信服务器传到LED显示大屏，实时查看数据。
农业大田智能监测示意图
LED观光屏内含智能监控主机，实时采集温室大棚内的数据并显示。可通过GPRS方式将数据上传至监控软件平台，同时该监控主机还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等；
